主要用途：
自動剝離系統：雜質堵塞過濾器通道后，自動剝離系統啟動，刮除濾網表面雜質達到濾網再生目的，同時雜質收集在濾器下部貯槽，最終通過排放口排出。
控制系統：自清洗裝置的啟動是由定時器控制，當設置的時間到達時，自動清洗裝置便自動啟動；自清洗裝置也不由壓差感應器控制；推薦使用定時器控制。
結構和工作原理：

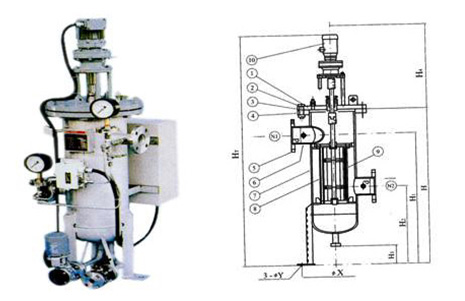

全自動清洗過濾器，有主體和電控箱組成。主體結構是由過濾器體，過濾芯，減速機電動排污閥，轉動軸，壓差控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水腔，下部為排污強。上側部為進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網，全自動清洗過濾器內部有尼龍刷，具有處理量大，使用壽命長，清洗效率高等優點。本機采用高科技的壓差控制器、控制自動清洗過濾器。當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態，吸附在濾網上的雜志微粒被轉動的尼龍刷清除。污水從自動排污閥排出。當過濾器進出口壓差回復正常，電機停止運轉，電動排污閥延時關閉。整個過濾器中，物料不斷流，實現了連續化、自動化生產。
技術參數：| 殼體材質 Body |
濾框濾網材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
|
| 碳鋼 CS | 見不銹鋼濾芯技術特性表 | 金屬纏繞 丁腈橡膠 聚四氟乙烯 |
CS | -20～250℃ | 0.6～5.0MPa | 法蘭連接 |
| 碳鋼襯 PTFE | CS/PTFE | |||||
| 不銹鋼 304 | 304 | -80～450℃ | ||||
| 不銹鋼 316L | 316L | |||||
| ～目數/in Mesh/in |
～孔數/in Hole/in |
可截粒徑 Particle Dia(u) |
絲徑 Wire Dia(mm) |
有效過濾面積% Effective Filtrate Area |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。
尺寸表：
| DN | L | H1 | H2 | H3 | H4 | HT | H | |
| 50 | 2 | 350 | 600 | 380 | 100 | 460 | 1250 | 720 |
| 100 | 4 | 480 | 840 | 500 | 100 | 660 | 1530 | 1000 |
| 150 | 6 | 560 | 1120 | 660 | 120 | 870 | 1910 | 1320 |
| 200 | 8 | 640 | 1240 | 700 | 120 | 1000 | 2090 | 1480 |
| 250 | 10 | 700 | 1460 | 820 | 140 | 1250 | 2350 | 1700 |
| 300 | 12 | 920 | 1920 | 1040 | 140 | 1550 | 2980 | 2240 |
| 400 | 16 | 1120 | 2360 | 1260 | 160 | 1910 | 3530 | 2760 |
| 500 | 20 | 1400 | 2790 | 1440 | 200 | 2300 | 4150 | 3290 |
| 600 | 24 | 1600 | 3140 | 3140 | 220 | 2600 | 4550 | 3690 |
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
