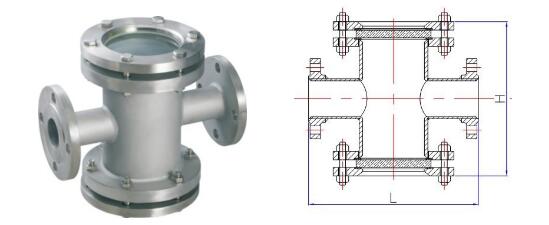

直通視鏡（SG-ZT型）
.jpg)
主要用途：
直通視鏡是工業管道裝置上主要附件之一，在石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。還可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產，該視鏡只要由法蘭、接管、視鏡玻璃等組成。
技術參數：
技術參數：
| 殼體材質 | 視窗材質 | S密封件l | 工作溫度（℃） | 操作壓力 | 連接方式 | 允許急變溫度（℃） |
|
碳鋼 CS
不銹鋼 304
不銹鋼 316L
玻璃鋼 PP
|
鋼化硼硅玻璃 | 石墨 PTFE |
-10～350℃ | 0.6～2.5MPa | 螺紋連接 法蘭連接 對焊連接t | ＜60℃ |
| 石英玻璃 | -30～800℃ | 0.6～1.0 MPa | ||||
| 鈉鈣玻璃 | 0～80℃ | 0.6～1.0 MPa |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：參照“HGJ501-502-86壓力容器視鏡”設計制造和驗收。
尺寸表：
制造、檢測標準：參照“HGJ501-502-86壓力容器視鏡”設計制造和驗收。
尺寸表：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
| L | 200 | 200 | 200 | 220 | 250 | 320 | 320 | 360 | 360 | 440 |
| H | 190 | 190 | 190 | 210 | 24 | 278 | 278 | 308 | 308 | 364 |
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
